طراحی انواع نور کم

در این مقاله قصد داریم انواع نور کم را تویح دهیم و هر کدام را تشریح کنیم امیدواریم تا پایان این مقاله با ما همراه باشید …

سیستم DALI دارای یک منحنی تنظیم لگاریتمی تنظیم شده با حساسیت چشم انسان است که در استاندارد بین المللی IEC 62386 تعریف شده است. محدوده تنظیم ممکن از ۰.۱٪ تا ۱۰۰٪ تنظیم شده است. سازنده راننده حداقل را تعیین می کند.

دالی

DALI مخفف Digitally Addressable Lighting Interface است. DALI یک استاندارد شناخته شده است که توسط تمام سازندگان بالاست که بالاست های DALI را ارائه می دهند استفاده می شود. این سیستم به هر چراغ نشانی جداگانه اختصاص می دهد، یعنی ۰۰۱، ۰۰۲، ۰۰۳ و غیره، که امکان کنترل هر چراغ جداگانه را فراهم می کند. همه لامپ‌ها را می‌توان از طریق یک کامپیوتر رومیزی مرکزی کنترل کرد، و می‌توان آن‌ها را به‌صورت دستی در سوئیچ دیواری جابجا کرد، یا می‌توان آن‌ها را به همراه سنسور نور روز یا اشغال استفاده کرد. DALI می تواند ارتباط دو طرفه بین لامپ و رایانه شخصی ارائه دهد که اطلاعات و گزارش های ارزشمندی مانند وضعیت عملکرد چراغ های جداگانه را ارائه می دهد.

DSI

DSI یک رابط سری دیجیتال است و یک نسخه قابل کنترل تر از کم نور دیجیتال است. این به کاربر امکان می‌دهد لامپ‌ها را گروه‌بندی کند، کم‌نور مرتبط با نور روز و سایر گزینه‌های قابل کنترل را اجرا کند. DSI یک نام Tridonic است و می‌تواند با انواع گزینه‌ها و کنترل‌کننده‌های کنترلی راه‌اندازی شود، برخی از آنها توسط سازندگان دیگر ارائه شده‌اند که صرفاً برای کار با بالاست DSI طراحی شده‌اند. DSI تضمین می کند که هیچ مشکلی در مورد تداخل سوئیچینگ و کم نور شدن لامپ وجود ندارد که می تواند بر روشن شدن آن تأثیر بگذارد. DSI با استفاده از یک جفت کم نور سیم‌کشی می‌شود و به هر چراغ در مدار می‌چرخد.

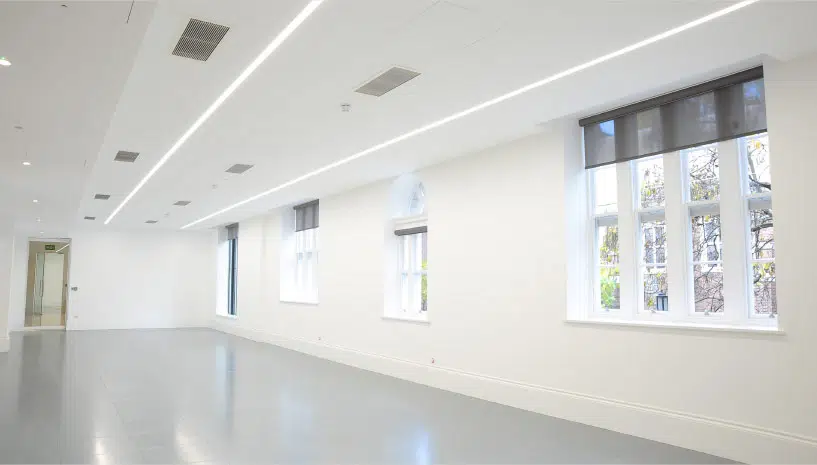

روشنایی خطی فرورفته

کم نور آنالوگ به عنوان کم نور ۱-۱۰ ولت شناخته می شود. این به این دلیل است که بالاست یک منبع DC 1-10 ولت تولید می کند که می تواند توسط یک پتانسیومتر افزایش یا کاهش یابد، که می تواند چرخشی یا کنترل کشویی باشد. این منبع DC را می توان توسط سوئیچ افزایش یا کاهش داد تا بر مقاومت و در نتیجه میزان کم نور شدن لامپ تأثیر بگذارد. کم نور آنالوگ نیاز به یک “جفت کم نور” از کابل دارد که در اطراف هر لامپ در مدار اجرا شود.

سوئیچ DIM/TOuch DIM

این ساده‌ترین گزینه برای کاهش نور دیجیتال است و از طریق یک کلید فشاری یا جمع‌کننده کار می‌کند، که سپس از طریق یک کابل ۴ هسته‌ای متشکل از کلید برق، خنثی، زمین و برق دائمی به هر یک از چراغ‌های مدار متصل می‌شود. سوئیچ روشن و خاموش شدن لامپ و همچنین کم نور را کنترل می کند. هنگامی که سوئیچ را فشار داده و نگه دارید، کم نور می شود. با فشار دادن و نگه داشتن دیگر، کم نور می شود.

یک فشار لحظه ای خاموش می شود و دوباره روشن می شود. هیچ مشکلی در مورد تداخل سوئیچینگ و کم نور شدن لامپ وجود ندارد که می تواند بر روشن شدن آن تأثیر بگذارد. DSI با استفاده از یک جفت کم نور سیم‌کشی می‌شود و به هر چراغ در مدار می‌چرخد.

می توانید از چندین گزینه مختلف برای کاهش نور LED استفاده کنید. چه امکاناتی وجود دارد و چه کم نوری را باید از درایور LED مشاهده کرد؟ من قصد دارم در این پست وبلاگ با مرور سیستم های مختلف به این سوالات پاسخ دهم.

هدف این است که به شما درک اولیه ای از روش های کم نور موجود در لحظه بدهد.

من روش های کم نور را در دو گروه اصلی دسته بندی می کنم: آنالوگ و دیجیتال.

هنگامی که می خواهید نور را کنترل کنید، باید برخی از مسائل اساسی وسایل روشنایی خود را بدانید:

آیا وسایل شما قابل تنظیم هستند؟ اگر بله، روش کم نور که همراه با وسایل شما کار می کند چیست

اگر لامپ‌های شما غیر قابل تنظیم هستند، فقط می‌توانید عملکرد روشن/خاموش داشته باشید.

آنالوگ

کم نور آنالوگ تمام سیستم های کم نوری که سیگنال کم نور را به بیت تبدیل نمی کنند را پوشش می دهد و نور را به صورت آنالوگ کنترل می کند.

DIMMING فاز

سیستم های کم نور فاز با تغییر ولتاژ تغذیه، چراغ ها را کم نور می کنند.

کم نور کردن لبه های پیشرو و انتهایی

قبل از ال ای دی، لامپ های هالوژن را با دیمرهای دیواری کم نور می کردیم. ما هنوز هم می توانیم از این نوع دیمرها استفاده کنیم. اما دیمر، درایور و ماژول LED باید با یکدیگر سازگار باشند.

این نوع کنترل بدون نیاز به سیم کنترل اضافی انجام می شود. این شامل اتصال یک دیمر به صورت سری بین یکی از سیم های اصلی و تجهیزات است.

دیمر بخشی از شکل موج سینوسی ولتاژ شبکه را به میزان کم یا زیاد کاهش می دهد تا شار نور را حتی از ۱٪ تا ۱۰۰٪ کاهش دهد (این مقدار به دیمر و درایور بستگی دارد).

بسته به اینکه راننده چگونه ولتاژ شبکه را قطع می کند، می توان بین دو نوع کم نور تشخیص داد:

کم نور شدن لبه پیشرو

کم نور شدن لبه دنباله دار

کم نور کردن لبه پیشرو:

قطع نور در موج در سمت صعودی آن، از ابتدا (قطع فاز در احتراق). این به طور سنتی در لامپ های هالوژنی که از طریق ترانسفورماتورهای الکترومغناطیسی عرضه می شوند استفاده می شود.

کم نور کردن لبه های انتهایی:

کاهش نور با قطع در موج در سمت نزولی آن، از انتهای برش به سمت عقب (قطع فاز در هنگام خاموش شدن). و این روش کم نور باعث تداخل کمتری نسبت به کم نور شدن لبه جلو می شود.

دیمرها و تجهیزاتی وجود دارند که از هر دو نوع دیمینگ پشتیبانی می کنند و سایرین فقط از یک نوع پشتیبانی می کنند.

LC کم نور پیشرو و انتهایی

کم نور لبه پیشرو L

کم نور کردن لبه های انتهایی C

تنظیم ۱-۱۰ ولت

سیستم ۱-۱۰ ولت کاهش نور شار نور را از حدود ۱…۱۰٪ تا ۱۰۰٪ امکان پذیر می کند. این کار با ارسال یک سیگنال آنالوگ به تجهیزات از طریق یک خط کنترل دو سیم اضافی انجام می شود. این سیم های کنترل به ترتیب دارای قطب مثبت و منفی هستند و باید هنگام سیم کشی سیستم در نظر گرفته شود.

سیگنال آنالوگ دارای مقدار ولتاژ مستقیم ۱ ولت تا ۱۰ ولت است. ۱ ولت یا اتصال کوتاه کنترل ورودی دستگاه حداقل سطح نور را می دهد. در حالی که ۱۰ ولت یا باز گذاشتن مدار کنترل ورودی حداکثر سطح نور را می دهد.

استاندارد بین المللی IEC 60929 منحنی تنظیم را تعریف می کند. منحنی تنظیم رابطه بین ولتاژ خط کنترل و شار نوری را نشان می دهد. این یک رابطه عملا خطی را در محدوده ۳ ولت تا ۱۰ ولت منعکس می کند.

برای به دست آوردن پاسخی متناسب با چشم انسان، می توان از پتانسیومترهای کنترل شده لگاریتمی استفاده کرد.

منحنی تنظیم توسط IEC 60929

اینها در لامپ ها کنترل برق را با کاهش نور ۱-۱۰ ولت تولید می کنند. درایور جریانی را از طریق پایانه های کنترل تجهیزات به کنترل کننده می رساند. جریان کنترل کننده باید از ۱۰µA تا ۲mA باشد. حداکثر جریان خط کنترل با ولتاژ ۱ ولت و حداقل با ولتاژ ۱۰ ولت به دست می آید.

این سیستم کاهش نور یک جهته است، یعنی اطلاعات در یک جهت، از کنترل کننده به چراغ روشنایی جریان می یابد. دومی هیچ بازخوردی برای کنترل ایجاد نمی کند. این بدان معناست که این سیستم توسط یک نرم افزار قابل کنترل نیست. گروه ها باید با سیم کشی ایجاد شوند. این سیستم را می توان در سیستم های کنترل ساختمان ادغام کرد.

افت ولتاژ در سیم کشی خط کنترل طول آن را محدود می کند. بنابراین، حداکثر فاصله با تعداد چرخ دنده های کنترل متصل محدود می شود. دومی جریان در هر خط و قطر کابل مورد استفاده را تعیین می کند.

دکمه فشاری کنترل لمسی (آنالوگ است اما می تواند به سیستم های دیجیتال وصل شود)

کنترل لمسی سیستمی است که کاهش ساده و اقتصادی شار نور را امکان پذیر می کند. از ولتاژ اصلی به عنوان سیگنال کنترل استفاده می کند و آن را با یک دکمه فشاری استاندارد روی خط کنترل اعمال می کند، بدون نیاز به کنترل کننده های خاص.

سیستم کنترل لمسی شما را قادر می سازد تا عملکردهای اساسی یک سیستم تنظیم را با یک دکمه فشاری بدون برق انجام دهید. بسته به مدت زمانی که دکمه فشار داده شده است، می توان نور را روشن یا خاموش کرد یا آن را کم کرد. روشن یا خاموش کردن چراغ با فشار دادن کوتاه و تند یا “کلیک” انجام می شود. اگر دکمه برای مدت طولانی فشار داده شود، می توان به طور متناوب شار نوری بین حداکثر و حداقل سطح را کم کرد.

Dimming را لمس کنید

این یک رابط یک طرفه است، یعنی اطلاعات در یک جهت جریان می یابد. این تجهیزات هیچ نوع بازخوردی ایجاد نمی کند، بنابراین نمی توان آن را با یک نرم افزار کنترل کرد. گروه ها باید با سیم کشی ایجاد شوند. این سیستم را نمی توان با سیستم های کنترل ساختمان ادغام کرد.

طول سیم کشی و تعداد تجهیزات قابل اتصال از نظر تئوری نامحدود است. اما در، ناهمزمانی ممکن است در هنگام روشن و کم نور، در فواصل بیشتر از ۲۵ متر، و با تعداد بیشتری از وسایل متصل رخ دهد.

با توجه به ویژگی های آن، استفاده از این روش کاهش نور برای دفاتر منفرد، اتاق های جلسات کوچک یا اتاق خواب ها، فرودها و به طور کلی فضاهای کوچک توصیه می شود.

دیجیتال

دیمینگ دیجیتال تمام سیستم های کم نوری که سیگنال کم نور را به بیت تبدیل می کنند را پوشش می دهد و نور را در فرمت دیجیتال کنترل می کند.

مقررات دالی (دیجیتال)

همانطور که از معنی مخفف آن، Digital Addressable Lighting Interface، مشخص شد، DALI یک رابط ارتباطی دیجیتال و آدرس پذیر برای سیستم های روشنایی است.

این یک سیستم استاندارد بین‌المللی مطابق با استاندارد IEC 62386 است که سازگاری و قابلیت تعویض بین تجهیزات سازنده‌های مختلف که با آرم زیر مشخص شده‌اند را تضمین می‌کند: کنترلر DALI

DALI-لوگو

این یک رابط کم نور دو جهته با ساختار master-slave است. اطلاعات از یک کنترل کننده که به عنوان اصلی عمل می کند به چرخ دنده های کنترلی که فقط به عنوان برده عمل می کنند جریان می یابد. دومی سفارشات را انجام می دهد یا به درخواست های اطلاعاتی دریافتی پاسخ می دهد.

سیگنال های دیجیتال از طریق یک باس یا سیم کنترل دو سیمه منتقل می شوند. این سیم های کنترلی می توانند به صورت منفی و مثبت قطبی شوند، اگرچه چرخ دنده های کنترل اکثریت بدون قطبیت طراحی شده اند تا اتصال را بی تفاوت کنند.

DALI کم نور

شما به کابل های محافظ مخصوص نیاز ندارید. سیم کشی خط برق و باس DALI با یک کابل پنج سیم استاندارد امکان پذیر است.

برخلاف سایر سیستم ها، نیازی به ایجاد گروه های سیم کشی ندارید. بنابراین تمام قطعات فیکسچر به صورت موازی به اتوبوس متصل می شوند. بدون در نظر گرفتن گروه بندی اینها، به سادگی از یک حلقه بسته یا توپولوژی حلقه اجتناب می شود.

برای روشن یا خاموش کردن روشنایی نیازی به رله های مکانیکی ندارید، با توجه به اینکه سفارشات از طریق خط کنترل ارسال می شود. شما به مقاومت های پایانه باس نیز نیاز ندارید.

در نتیجه، رابط‌های DALI علاوه بر انعطاف‌پذیری زیاد هنگام طراحی نصب روشنایی، سادگی سیم‌کشی را نیز ارائه می‌دهند.

حداکثر افت ولتاژ در طول خط کنترل نباید از ۲ ولت با حداکثر جریان باس ۲۵۰ میلی آمپر تجاوز کند. بنابراین، حداکثر فاصله سیم کشی مجاز بستگی به مقطع کابل دارد، اما در هر صورت نباید از ۳۰۰ متر تجاوز کند.

در حال پیکربندی

پس از سیم کشی، سیستم روشنایی DALI با نرم افزار پیکربندی می شود. شما می توانید تا ۱۶ سناریو مختلف ایجاد کنید و تجهیزات را به صورت جداگانه تا حداکثر ۶۴ آدرس آدرس دهی کنید. این را می توان با گروه های حداکثر تا ۱۶ یا به طور همزمان با استفاده از سفارش “پخش” انجام داد. شما می توانید پیکربندی را در هر زمان و بدون نیاز به سیم کشی مجدد تغییر دهید.
